GBT228[1]-2010金屬材料 拉伸試驗：室溫試驗方法

GB/T 16491-2008電子試驗機

GBT 10623-2008 金屬材料 力學性能試驗術語

GB/T 2611-2007試驗機通用技術要求

GB/T8612-2015電液伺服試驗機；

 GB/T228金屬材料室溫拉伸試驗方法

 GB/T7314材料室溫壓縮試驗方法

JJG 1063-2010 計量檢定規程

GB/T 16825-2008靜力單軸試驗機的檢驗

JJF 1103-2003 拉力試驗機計算機數據采集系統評定

GB/T 22066—2008靜力單軸試驗機用計算機數據采集系統的評定

▼  適用范圍

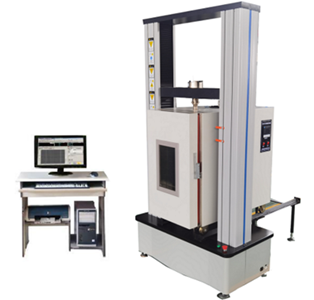

本機主要用于檢測各種金屬材料、復合材料滿足GB/T4338《金屬材料高溫拉伸試驗方法》，HB5195《金屬高溫拉伸試驗方法》GB/T2039《金屬拉伸蠕變及持久試驗方法》、中在高溫環境下的強度檢驗試驗。

還可用于檢測各種非金屬材料、防水卷材、電線電纜、紡織、纖維、橡膠、陶瓷、食品醫藥包裝、土工布、薄膜、木材、紙張及復合材料的拉伸、壓縮、彎曲、剪切、剝離、撕裂等力學性能指標的測試。

▼機械工藝結構：

1. 試驗機主機的設計具有外形美觀、操作方便、性能穩定可靠的特點，無污染、噪音低、效率高。輔具的設計與主機相匹配，結構為楔型平動式、手動旋轉夾緊，試樣不受附加力。夾持方便、可靠、不滑移。

2、主機架主要由底座、兩根固定橫梁、一根移動橫梁和四根支撐光杠（不起導向作用，導向作用由高精度滾珠絲杠完成）構成門式框架結構；傳動加載系統采用交流伺服電機及同步齒形帶減速裝置，帶動高精密滾珠絲杠轉動，再驅動移動橫梁實現加載，穩定性好、剛性大，控制精度高、高效、噪音低等特點。

▼控制、測量系統：

1、本機采用全數字閉環控制系統進行控制及測量，并通過計算機進行試驗過程及試驗曲線的動態顯示，和數據處理，試驗結束后可通過圖形處理模塊對曲線放大進行數據再分析編輯，滿足關于拉伸/壓縮/剝離等試驗規定中的各項力學試驗標準，也可以按照行業標準實現對不同材料或產品的拉伸、壓縮、彎曲、剪切等類型的試驗，控制系統具有力控制、變形控制和位移控制三種控制方式，在試驗過程中多種控制方式可以按照設定程序平滑切換。

2、軟件可以自動求取Fm、ReH (上屈服強度)、ReL(下屈服強度)、Rp0.2(規定非比例延伸強度)、Rt0.5(規定總延伸強度)、Rm(抗拉強度)、E(彈性模量) 等20多項所需要的試驗數據。還可實現等速率力加荷 保載、等速率變形 保載、等速率位移 保載  等多種試驗要求；

3、準確、完善的數據分析功能，采用人機交互方式分析計算測量材料的機械性能指標，也可人工干預分析過程，提高分析的準確度；

      4、試驗數據采用數據庫管理方式，自動保存所有試驗數據和曲線。

  5、實現專用的位移、變形、力、速度閉環控制，試驗過程中，可靈活更改試驗速度及試驗曲線，以使試驗方案更靈活、快捷；

  6、多層保護：具有軟件和硬件兩級保護功能，可實現對試驗機的過載過流、過壓、欠壓、過速、限位等多種安全保護方式；

     7、試驗軟件預留多個開放式的程序接口，用戶可自主編寫定制特殊的試驗方法，缺省執行GB、ISO等多種試驗標準；預留開放式數據接口傳輸網絡端口，便于用戶后期的聯網數據上傳，以及軟件的升級。

1、試驗力                            50KN

2、試驗力示值相對誤差       ≤示值的±0.5%

力值分辨率：1/600000

3、等速應力控制范圍              2～60 (N/mm2?S-1)

4、應力速率誤差                 ≤±0.5%

5、等速位移控制范圍              0.002-500(mm/min)

6、位移速度相對誤差              ≤±0.5%

7、鉗口夾緊方式：                手動夾緊

8、圓試樣夾持直徑范圍          4mm～Φ20mm

9、扁試樣夾持厚度范圍          0～14mm

10、橫梁移動空間                  1200mm

11、壓縮試驗空間                   850mm

12、上下壓盤尺寸                Φ120mm

主機、電腦，打印機，夾具
